9275G

Orig. Völkel

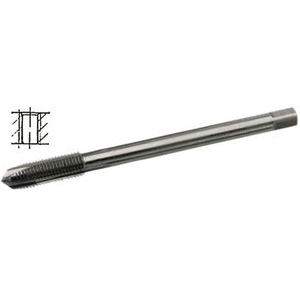

MASCHI PER USO A MACCHINA

machine taps

ISO FINE DIN 13 | DIN 374

GAMBO PASSANTE
USO DESTRO
FILETTATURA METRICA ISO FINE-Conforme DIN 13 (DIN 374)-Metrico-Fine MF-Tolleranza ISO2/6H.

HSS-E. Imbocco corretto. Tipo universale. Fori passanti.

	Cod. Art.	Cad.	Cod. Prod.	Ø mm	Passo mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Giacenza	Peso Art
(*)	9275G 3 0.35	€ 24,30	395	3	0,35	56	9	2,2	-	3	0,002
(*)	9275G 4 0.35	€ 24,30	395	4	0,35	63	10	2,8	2,1	6	0,004
(*)	9275G 4 0.5	€ 20,30	395	4	0,5	63	10	2,8	2,1	5	0,004
(*)	9275G 5 0.5	€ 20,30	395	5	0,5	70	12	3,5	2,7	5	0,005
(*)	9275G 6 0.5	€ 20,30	395	6	0,5	80	14	4,5	3,4	5	0,009
(*)	9275G 6 0.75	€ 20,30	395	6	0,75	80	14	4,5	3,4	10	0,009
(*)	9275G 7 0.75	€ 20,30	395	7	0,75	80	14	5,5	4,3	10	0,013
(*)	9275G 8 0.75	€ 20,30	395	8	0,75	80	19	6	4,9	5	0,017
(*)	9275G 8 1	€ 20,30	395	8	1	90	22	6	4,9	13	0,019
(*)	9275G 10 0.75	€ 23,40	395	10	0,75	90	20	7	5,5	4	0,027
(*)	9275G 10 1	€ 23,40	395	10	1	90	20	7	5,5	7	0,027
(*)	9275G 10 1.25	€ 23,40	395	10	1,25	100	24	7	5,5	25	0,03
(*)	9275G 11 1	€ 32,20	395	11	1	90	20	8	6,2	6	0,035
(*)	9275G 12 1	€ 32,20	395	12	1	100	22	9	7	7	0,048
(*)	9275G 12 1.25	€ 32,20	395	12	1,25	100	22	9	7	13	0,048
(*)	9275G 12 1.5	€ 32,20	395	12	1,5	100	22	9	7	9	0,048
(*)	9275G 14 1	€ 41,50	395	14	1	100	22	11	9	3	0,072
(*)	9275G 14 1.25	€ 41,50	395	14	1,25	100	22	11	9	4	0,073
(*)	9275G 14 1.5	€ 41,50	395	14	1,5	100	22	11	9	9	0,072
(*)	9275G 15 1	€ 45,50	395	15	1	100	22	12	9	6	0,084
(*)	9275G 16 1	€ 46,50	395	16	1	100	22	12	9	8	0,086
(*)	9275G 16 1.5	€ 46,50	395	16	1,5	100	22	12	9	2	0,086
(*)	9275G 18 1	€ 68,10	395	18	1	110	25	14	11	5	0,131
(*)	9275G 18 1.5	€ 68,10	395	18	1,5	110	25	14	11	5	0,13
(*)	9275G 20 1	€ 109,00	395	20	1	125	25	16	12	3	0,189
(*)	9275G 20 1.5	€ 109,00	395	20	1,5	125	25	16	12	9	0,188
(*)	9275G 22 1	€ 109,00	395	22	1	125	25	18	14,5	2	0,239
(*)	9275G 22 1.5	€ 109,00	395	22	1,5	125	25	18	14,5	3	0,236
(*)	9275G 24 1	€ 135,00	395	24	1	140	28	18	14,5	2	0,283
(*)	9275G 24 1.5	€ 135,00	395	24	1,5	140	28	18	14,5	4	0,279
(*)	9275G 24 2	€ 135,00	395	24	2	140	28	18	14,5	8	0,277
(*)	9275G 25 1.5	€ 166,00	395	25	1,5	140	28	18	14,5	4	0,284
(*)	9275G 26 1.5	€ 166,00	395	26	1,5	140	28	18	14,5	1	0,291
(*)	9275G 27 1.5	€ 166,00	395	27	1,5	140	28	20	16	2	0,344
(*)	9275G 27 2	€ 166,00	395	27	2	140	28	20	16	3	0,344
(*)	9275G 28 1.5	€ 183,00	395	28	1,5	140	28	20	16	3	0,352
(*)	9275G 28 2	€ 183,00	395	28	2	140	28	20	16	1	0,4
(*)	9275G 30 1	€ 186,00	395	30	1	150	28	22	18	1	0,453
(*)	9275G 30 1.5	€ 186,00	395	30	1,5	150	28	22	18	4	0,448
(*)	9275G 30 2	€ 186,00	395	30	2	150	28	22	18	2	0,443
(*)	9275G 32 1.5	€ 211,00	395	32	1,5	150	28	22	18	3	0,457
(*)	9275G 33 1.5	€ 233,00	395	33	1,5	160	30	25	20	1	0,601
(*)	9275G 34 1.5	€ 233,00	395	34	1,5	170	30	28	22	1	0,77
(*)	9275G 34 2	€ 233,00	395	34	2	170	30	28	22	1	0,77
(*)	9275G 36 1.5	€ 267,00	395	36	1,5	170	30	28	22	2	0,796
(*)	9275G 36 2	€ 267,00	395	36	2	170	30	28	22	2	0,796
(*)	9275G 36 3	€ 267,00	395	36	3	200	56	28	22	3	0,938
