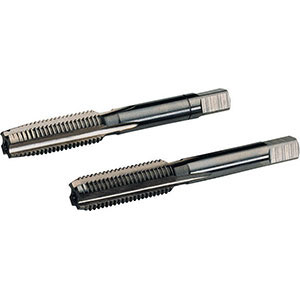

9107G

Orig. Völkel

MASCHI A MANO

hand taps

DIN 13 | DIN 2181

In acciaio SUPER-RAPIDO Classe HSSG.
Rettificati e spogliati dopo tempra.

USO DESTRO.
FILETTATURA METRICA ISO FINE - Conforme DIN 13 (DIN 2181).
Metrico-Fine MF - Tolleranza ISO 2/6H. Finitore.

	Cod. Art.	Cad.	Cod. Prod.	Ø mm	Passo mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Giacenza	Peso Art
(*)	9107G 3 0.35	€ 11,20	263-2	3	0,35	40	9	3,5	2,7	3	0,002
(*)	9107G 3.5 0.35	€ 11,20	263-2	3,5	0,35	45	10	4	3	2	0,004
(*)	9107G 4 0.35	€ 11,20	263-2	4	0,35	45	10	4,5	3,4	2	0,005
(*)	9107G 4 0.5	€ 11,20	263-2	4	0,5	45	10	4,5	3,4	2	0,005
(*)	9107G 5 0.5	€ 11,20	263-2	5	0,5	50	12	6	4,9	6	0,009
(*)	9107G 6 0.5	€ 11,20	263-2	6	0,5	50	14	6	4,9	3	0,009
(*)	9107G 6 0.75	€ 9,90	263-2	6	0,75	50	14	6	4,9	2	0,009
(*)	9107G 7 0.75	€ 9,90	263-2	7	0,75	50	14	6	4,9	2	0,01
(*)	9107G 8 0.5	€ 9,90	263-2	8	0,5	50	19	6	4,9	10	0,011
(*)	9107G 8 0.75	€ 9,90	263-2	8	0,75	50	19	6	4,9	3	0,01
(*)	9107G 8 1	€ 9,90	263-2	8	1	56	22	6	4,9	5	0,012
(*)	9107G 9 1	€ 11,20	263-2	9	1	63	20	7	5,5	2	0,018
(*)	9107G 10 0.5	€ 11,20	263-2	10	0,5	63	20	7	5,5	1	0,019
(*)	9107G 10 0.75	€ 11,20	263-2	10	0,75	63	20	7	5,5	1	0,019
(*)	9107G 10 1	€ 9,90	263-2	10	1	63	20	7	5,5	14	0,018
(*)	9107G 10 1.25	€ 11,20	263-2	10	1,25	70	24	7	5,5	3	0,021
(*)	9107G 11 1	€ 14,40	263-2	11	1	63	20	8	6,2	4	0,024
(*)	9107G 12 1	€ 14,40	263-2	12	1	70	22	9	7	3	0,032
(*)	9107G 12 1.25	€ 14,40	263-2	12	1,25	70	22	9	7	5	0,032
(*)	9107G 12 1.5	€ 13,20	263-2	12	1,5	70	22	9	7	4	0,032
(*)	9107G 14 1	€ 22,10	263-2	14	1	70	22	11	9	2	0,048
(*)	9107G 14 1.25	€ 16,60	263-2	14	1,25	70	22	11	9	3	0,049
(*)	9107G 14 1.5	€ 14,30	263-2	14	1,5	70	22	11	9	11	0,048
(*)	9107G 15 1	€ 24,30	263-2	15	1	70	22	12	9	0	0,052
(*)	9107G 15 1.5	€ 24,30	263-2	15	1,5	70	22	12	9	2	0,054
(*)	9107G 16 1	€ 24,30	263-2	16	1	70	22	12	9	3	0,057
(*)	9107G 16 1.5	€ 17,40	263-2	16	1,5	70	22	12	9	5	0,058
(*)	9107G 18 1	€ 26,70	263-2	18	1	80	22	14	11	2	0,091
(*)	9107G 18 1.5	€ 20,10	263-2	18	1,5	80	22	14	11	5	0,09
(*)	9107G 18 2	€ 26,70	263-2	18	2	80	22	14	11	3	0,091
(*)	9107G 19 1	€ 33,50	263-2	19	1	80	22	14	11	1	0,1
(*)	9107G 20 1	€ 33,50	263-2	20	1	80	22	16	12	2	0,114
(*)	9107G 20 1.5	€ 24,30	263-2	20	1,5	80	22	16	12	2	0,113
(*)	9107G 20 2	€ 33,50	263-2	20	2	80	22	16	12	2	0,113
(*)	9107G 21 1	€ 34,70	263-2	21	1	80	22	16	12	2	0,12
(*)	9107G 22 1	€ 34,70	263-2	22	1	80	22	18	14,5	4	0,141
(*)	9107G 22 1.5	€ 34,70	263-2	22	1,5	80	22	18	14,5	2	0,141
(*)	9107G 22 2	€ 34,70	263-2	22	2	80	22	18	14,5	1	0,14
(*)	9107G 23 1	€ 46,50	263-2	23	1	80	22	18	14,5	2	0,155
(*)	9107G 24 1	€ 46,50	265-2	24	1	90	22	18	14,5	8	0,169
(*)	9107G 24 1.5	€ 37,20	265-2	24	1,5	90	22	18	14,5	2	0,167
(*)	9107G 24 2	€ 46,50	265-2	24	2	90	22	18	14,5	2	0,168
(*)	9107G 25 1	€ 68,10	263-2	25	1	90	22	18	14,5	2	0,174
(*)	9107G 25 1.5	€ 68,10	265-2	25	1,5	90	22	18	14,5	3	0,174
(*)	9107G 26 1	€ 68,10	263-2	26	1	90	22	18	14,5	3	0,209
(*)	9107G 26 1.5	€ 68,10	265-2	26	1,5	90	22	18	14,5	3	0,209
(*)	9107G 27 1	€ 68,10	263-2	27	1	90	22	18	14,5	1	0,207
(*)	9107G 27 1.5	€ 68,10	265-2	27	1,5	90	22	20	16	4	0,207
(*)	9107G 27 2	€ 80,50	265-2	27	2	90	22	20	16	3	0,21
(*)	9107G 28 1	€ 80,50	263-2	28	1	90	22	20	16	2	0,217
(*)	9107G 28 1.5	€ 80,50	265-2	28	1,5	90	22	20	16	1	0,217
(*)	9107G 28 2	€ 80,50	265-2	28	2	90	22	20	16	1	0,218
(*)	9107G 30 1	€ 94,40	265-2	30	1	90	22	22	18	1	0,254
(*)	9107G 30 1.5	€ 94,40	265-2	30	1,5	90	22	22	18	2	0,258
(*)	9107G 30 2	€ 94,40	265-2	30	2	90	22	22	18	2	0,254
(*)	9107G 32 1	€ 94,40	263-2	32	1	90	22	22	18	1	0,3
(*)	9107G 32 1.5	€ 94,40	265-2	32	1	90	22	22	18	3	0,3
(*)	9107G 33 1.5	€ 94,40	265	33	1,5	100	25	25	20	3	0,355
(*)	9107G 33 2	€ 117,00	265-2	33	2	100	25	25	20	3	0,351
(*)	9107G 34 1	€ 117,00	263-2	34	1	100	25	28	22	1	0,38
(*)	9107G 34 1.5	€ 117,00	265-2	34	1,5	100	25	28	22	1	0,38
(*)	9107G 36 1	€ 122,00	265-2	36	1	100	25	28	22	1	0,541
(*)	9107G 36 1.5	€ 122,00	265-2	36	1,5	100	25	28	22	2	0,541
(*)	9107G 36 2	€ 122,00	265-2	36	2	125	40	28	22	0	0,541
(*)	9107G 36 3	€ 122,00	265-2	36	3	125	40	28	22	2	0,536
(*)	9107G 39 1.5	€ 152,00	265-2	39	1,5	110	25	32	24	1	0,56
(*)	9107G 39 2	€ 152,00	265-2	39	2	125	40	32	24	2	0,56
(*)	9107G 39 3	€ 152,00	265-2	39	3	125	40	32	24	1	0,56
(*)	9107G 40 1.5	€ 152,00	265-2	40	1,5	110	25	32	24	4	0,585
(*)	9107G 40 2	€ 152,00	265-2	40	2	125	40	32	24	1	0,676
(*)	9107G 40 3	€ 152,00	265-2	40	3	125	40	32	24	2	0,673

Tabelle tecniche (1)
- Tabella tecnica Nr. 1 Durezza degli acciai
Tabelle tecniche (1)
- Tabella tecnica Nr. 44 Nomenclatura della filettatura
Tabelle tecniche (1)
- Tabella tecnica Nr. 45/a Prefori per maschi
